DK320 系列
超高清/高标清多路数字特技键混合器


DK320-HD 系列产品宣传手册

DK320 宣传手册

DK320 系列产品彩页

DK320 系列数字键混包括数字超高清型号和数字高标清等多种型号。其数字高清型号 DK320-HD 内置高清数字帧同步机分别同步高清数字背景信号、高清数字填充信号和高清数字键信号。提供数字高清的三级 Tri-Level 或两级外同步锁相功能。支持的高清数字键信号与背景填充信号的同步时钟范围 AUTO TIMING 1 帧。

DK320 系列的数字标清各型号内置三路可以分别独立控制、同时叠加的标清数字下游键,提供淡入/淡出,叠画等多种简单特技。并提供了切换到背景信号,或根据每一路数字键的顺序切换到另一个上面的功能。

DK320 系列数字键混的标清型号提供两路标清数字嵌入式信号或数字视频信号作为背景输入信号,允许任意一路标清数字背景无抖动地切换输出。内置八路 10 比特标清数字帧同步机,将全部的背景输入信号、数字字幕信号、数字键信号进行同步锁相,不需要用户再去考虑烦琐的各个数字信号的同步问题。同时支持 SD-SDI 标清数字嵌入式信号或数字视频信号的输入,具有解嵌、嵌入等转换功能,可将背景的数字嵌入式信号,解嵌并转换为 1 路模拟复合视频和 1 路非平衡立体声音频作为预监输出。

DK320 的标清各型号还提供了在传输到节目输出前预览所有已上键信号的能力,允许在到达节目输出前设置所有键的参数和转换时间。在播出环节中,允许音频信号和场消隐信号通过。

DK320 系列产品具有断电直通功能,可自动检测每一路的输入键信号,无输入键信号时,自动切换到主信号输出,保证系统正常工作。

DK320允许用户对渐变到黑场功能的自定义调整,提供 RS-232 RS-422等外部控制功能,可选外接遥控器。

DK320 可与数字播出矩阵相连,被广泛应用于各级电视台的节目播出、制作等部门。


                                              DK320 背板示意图


主要特点
· 12 比特内部算法处理,解决叠加时的锯齿、闪烁和爬行等问题
· 可选高清数字键信号与填充信号的时基校正范围 AUTO TIMING1 帧(DK320-HD系列型号)
· 10 比特输入/输出
· 三路数字键可同时叠加、分别控制
· 三路数字键的优先顺序可选
· 三层叠加结构,台标和字幕可任意叠加
· 内置八路 10 比特高指标数字帧同步机
· 2 路数字背景信号输入,允许切换输出
· 支持 SDI 嵌入 AES/EBU 音频信号输入
· 内置解嵌功能,可将背景的嵌入式 SDI 信号,解嵌为 1 路模拟复合视频和 1 路非平衡立体声音频输出
· 音频淡入/淡出功能
· 提供视频淡入/淡出、叠画、切换等多种特技选择
· 全预览功能,提供高、标清信号预监输出
· 渐变到黑场
· 断电后,主信号直通
· 具有 2 RS-232 RS-422 通信接口,方便外部播控系统和外部遥控系统相连
· 可选外接遥控器(选件)

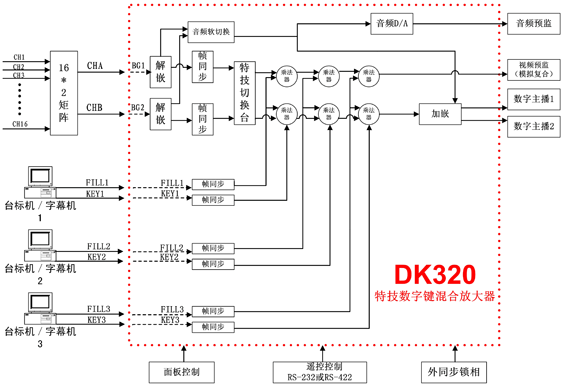

原理框图




视频指标

 视频制式 625 线 PAL
视频量化  10Bits
输出信号幅度 800mV ±25mV
 数字串行信号 SDI 幅度  800 mv ± 25 mv
 数字串行信号 SDI Jitter (1 kHz)  < 350 ps
 数字串行信号 SDI Jitter (10 Hz)  < 500 ps
键采样频率 13.5 MHz
Pb/Pr 频率 6.75 MHz
输入背景信号源 1 270Mbits/s SDI 数字视频信号
1 SDI 数字视频嵌入 AES/EBU 音频信号
输入填充视频信号源 3 270Mbits/s SDI 数字视频信号
输入数字键信号 3 270Mbits/s SDI 数字视频信号
输出信号源 2 270Mbits/s SDI 数字视频信号
预监视频信号 1 模拟复合视频信号
预监音频信号 1 非平衡立体声音频信号
锁相信号 模拟复合视频或黑场信号
预监视频信号接口 BNC 接口
预监音频信号接口 非平衡 RCA 接口
输入/输出接口 BNC 接口
外部控制接口 2 RS-232 RS-422 接口
机械指标
 机箱尺寸 44.5mm × 310mm x 480mm
 重量 7 Kg

电气指标

 电源 110V ~ 220V
 电源消耗 60W

根据产品的不断提高,本公司保留对以上规格指标的修改权。
